No dia a dia da indústria, nem toda movimentação de carga se adapta perfeitamente a uma manilha padrão, a um jogo de cintas convencional ou a uma linga de cabo de aço de prateleira. Muitas vezes, gestores de manutenção e engenheiros de segurança deparam-se com desafios geométricos ou limitações físicas que tornam os acessórios comuns ineficientes ou, pior, perigosos.
Quando os componentes padronizados exigem improvisos no pátio, a segurança da operação é colocada em risco. É exatamente nesse cenário que entram os dispositivos especiais de elevação: equipamentos projetados sob medida para solucionar desafios complexos de rigging, otimizando o tempo de setup e mitigando riscos de acidentes.
As Limitações dos Acessórios Padrão em Cargas Complexas
Os acessórios de movimentação de uso geral dependem de pontos de pega predefinidos e de uma distribuição simétrica de peso. Contudo, a realidade fabril apresenta variáveis que anulam a eficácia desses itens:
- Centro de Gravidade (CG) Deslocado: Peças assimétricas ou com distribuição irregular de peso tendem a inclinar perigosamente se içadas por métodos tradicionais, exigindo ajustes manuais demorados e instáveis.
- Pé-Direito Baixo ou Restrito: Em galpões com limitação de altura vertical, o ângulo das lingas longas torna-se inviável. É preciso uma solução que minimize a altura perdida e maximize a área útil de elevação.
- Dimensões Exóticas e Fragilidade: Chapas de grandes extensões, bobinas de aço sensíveis ou estruturas de parede fina podem sofrer esmagamento ou avarias estruturais se abraçadas incorretamente por cintas ou correntes.
Principais Tipos de Dispositivos Especiais e Suas Aplicações
Para responder a essas complexidades, a engenharia desenvolve uma gama de ferramentas customizadas rígidas. Conheça as soluções mais eficientes adotadas pelo setor industrial:

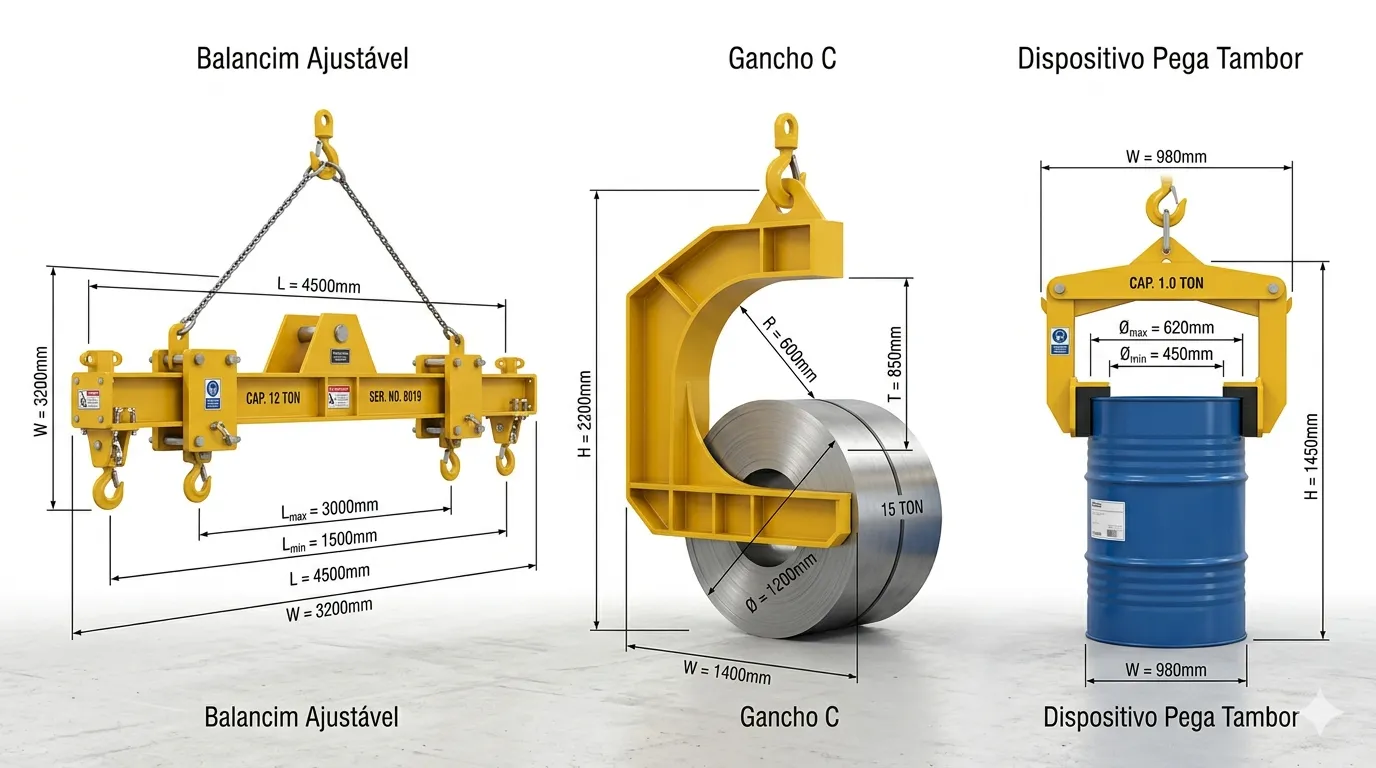

1. Balancins de Carga (Fixos e Ajustáveis)
Fundamentais para a movimentação de cargas longas que demandam múltiplos pontos de suspensão perfeitamente verticais. O Balancim Fixo atende processos repetitivos com cargas padronizadas. Já o Balancim Ajustável conta com furações ou pontos móveis, permitindo alterar a distância dos olhais conforme o comprimento da peça, eliminando o efeito de compressão sobre a carga.
2. Ganchos C (C-Hooks)
Projetados especificamente para o manuseio de bobinas de aço, bobinas de papel e tubulações pesadas. Seu design balanceado permite a introdução rápida no núcleo cilíndrico da carga, eliminando a necessidade de passagens manuais de cabos e protegendo as bordas do material contra amassamentos.
3. Dispositivos e Prolongadores para Empilhadeiras
Transformam empilhadeiras convencionais em guindastes móveis e versáteis. Acessórios como anéis de linga acopláveis, braços de coluna e prolongadores de garfo permitem o içamento seguro de cargas por cima, respeitando o gráfico de carga do equipamento.
4. Tenazes, Pega-Tambores e Barras para Big Bag
Soluções de fixação mecânica por gravidade ou pressão. As tenazes e pega-tambores realizam o travamento automático do item durante o içamento. As barras para Big Bag garantem que as alças de contentores flexíveis fiquem dispostas na vertical correta, evitando rupturas do tecido.
O Rigor Técnico no Desenvolvimento: Do Projeto à Certificação
A confecção de um dispositivo especial de elevação não é um trabalho comum de caldeiraria ou serralheria industrial. Por se tratar de um equipamento que suportará toneladas suspensas, o processo fabril deve seguir rigidamente preceitos normativos nacionais, como a NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais) e os critérios de cálculo da NBR 8400.
Para garantir a total segurança jurídica e operacional, todo dispositivo customizado deve cumprir quatro etapas essenciais:
- Engenharia Reversa e Análise de Rigging: Estudo detalhado do ambiente, do maquinário propulsor (pontes rolantes, pórticos) e da geometria da carga.
- Anotação de Responsabilidade Técnica (ART): Emissão obrigatória da ART de projeto e fabricação por um engenheiro mecânico legalmente habilitado.
- Ensaios Não Destrutivos (END): Realização de testes como Partícula Magnética ou Líquido Penetrante nas soldas estruturais para assegurar a ausência de microfissuras internas.
- Placa de Identificação Conforme as Normas: Fixação de plaqueta metálica indelével contendo a Carga Máxima de Trabalho (CMT), o peso próprio do dispositivo, número de série para rastreabilidade e o logotipo do fabricante.
Conclusão: O Retorno sobre o Investimento em Dispositivos Customizados
Investir em um dispositivo especial de elevação significa eliminar o improviso e o risco de acidentes catastróficos no chão de fábrica. Além do ganho imensurável em segurança operacional, a otimização do tempo de movimentação (setup rápido de içamento) e a proteção da integridade física das cargas pagam o investimento a curto prazo. Se a sua carga apresenta complexidade, a sua ferramenta de içamento também precisa ser especial.
Perguntas Frequentes (FAQ)
Sim. Recomenda-se que os dispositivos passem por ensaios de carga em bancadas de teste ou com cargas de teste controladas (geralmente com sobrecarga controlada conforme norma de projeto) antes da liberação operacional, acompanhados do respectivo relatório técnico.
Conforme as diretrizes gerais de movimentação, eles devem passar por uma inspeção visual diária (feita pelos operadores) e por uma inspeção técnica formal minuciosa, com registro em livro de segurança ou sistema, a cada 6 meses (ou intervalos menores sob condições severas de uso ou ambientes corrosivos).
Nunca. Qualquer alteração estrutural, solda ou modificação em um dispositivo certificado anula imediatamente a ART do fabricante original e compromete a integridade do cálculo estrutural. Qualquer customização subsequente deve passar por avaliação e aprovação da equipe de engenharia responsável.
