Nos sistemas de transporte vertical modernos, a confiabilidade operacional e a segurança dos passageiros dependem de um ecossistema complexo de componentes mecânicos. No coração dessa operação técnica, o cabo de aço para elevadores desempenha um papel absolutamente crítico: ele é o elemento responsável direto pela sustentação, tração e movimentação segura da cabine.
Escolher ou substituir esse componente envolve critérios que vão muito além de avaliar apenas a capacidade de carga ou a resistência à ruptura. Engenheiros, projetistas e conservadoras de elevadores precisam analisar o comportamento sob fadiga, os tipos de alma, a geometria das polias e, fundamentalmente, as certificações exigidas por lei.
Negligenciar esses fatores diminui drasticamente a vida útil do sistema e gera sérias implicações técnicas e de responsabilidade jurídica. Entenda agora o que dizem as regulamentações nacionais e descubra como garantir a máxima conformidade técnica no seu projeto.
Por que a Construção 8x19 Seale é a Favorita do Setor?
O desempenho de um cabo de tração predial está atrelado à sua engenharia de construção. Embora existam diversas classes de cabos no mercado, a configuração de 8 pernas com 19 arames cada (Classe 8x19 Seale) consolidou-se como o padrão ouro para elevadores de passageiros e cargas.
Essa preferência se justifica por um design estrutural minuciosamente planejado para equilibrar dois fatores antagônicos: resistência mecânica e alta flexibilidade.
O Equilíbrio entre Desgaste Externo e Flexibilidade

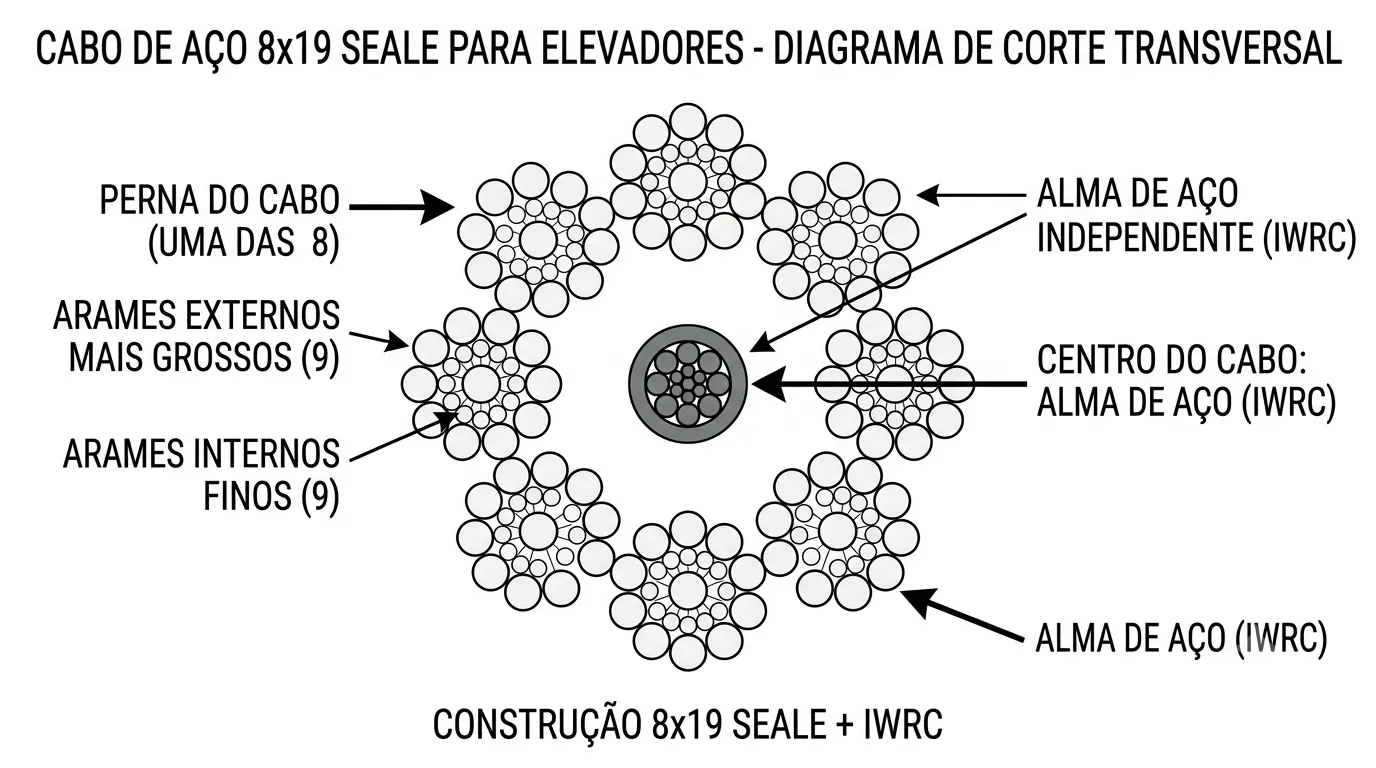

Na estrutura Seale, as pernas do cabo possuem arames de diâmetros variados organizados em camadas distintas. Os arames da camada externa são visivelmente mais grossos do que os das camadas internas.
- Vantagem Crítica: Os arames externos robustos absorvem o forte atrito cinético gerado pelo contato contínuo com os canais das polias de tração.
- Proteção Interna: Os arames internos, mais finos, conferem a maleabilidade necessária para suportar os ciclos ininterruptos de flexão sem que o cabo sofra deformações precoces ou quebras repentinas.
Essa distribuição reduz o atrito interno entre os fios de aço, assegura uma excelente distribuição de esforços sob tração e maximiza consideravelmente o tempo de vida útil (MTBF) do conjunto de cabos.
Alma de Fibra vs. Alma de Aço: Qual Especificar?
O núcleo de um cabo de aço, conhecido tecnicamente como alma, serve como fundação de suporte para que as pernas externas fiquem dispostas geometricamente corretas durante o trabalho de tração. A decisão entre uma Alma de Fibra (AF) ou uma Alma de Aço (AA) altera as propriedades físicas da operação:
Alma de Fibra (AF)
São os mais empregados em elevadores residenciais e comerciais padrão. Atuam como amortecimento para vibrações e funcionam como um reservatório de lubrificante, liberando-o conforme o cabo é comprimido.
Alma de Aço (AA)
Oferecem maior rigidez estrutural. Indicados para altas cargas e velocidades em edifícios de grande altura (high-rise), onde o peso do próprio cabo é expressivo, reduzindo o alongamento estrutural.
Fadiga por Flexão: O Maior Desafio dos Cabos de Tração
Mesmo adquirindo o material de melhor qualidade do mercado, o cabo operará sob fadiga mecânica contínua. Cada ciclo de subida e descida exige que o cabo se curve ao passar pelas polias da casa de máquinas e retorne ao estado retilíneo. Com o tempo, essa flexão induz o surgimento de microtrincas invisíveis a olho nu nos arames, evoluindo até a ruptura por fadiga.
A Relação Crucial com o Diâmetro das Polias
Existe um fator crítico de projeto que dita a velocidade desse desgaste: a relação entre o diâmetro da polia motora e o diâmetro nominal do cabo de aço (Relação D/d). Se as polias forem menores que o recomendado por norma, o cabo é obrigado a realizar uma dobra muito acentuada, acelerando a necessidade de substituição.
Normas Técnicas e Critérios de Descarte Obrigatórios
A manutenção preventiva e a auditoria de conformidade técnica são respaldadas por um conjunto normativo:
| Norma Técnica | Escopo Principal e Aplicação |
|---|---|
| ABNT NBR ISO 4344 | Regulamenta a fabricação, tolerâncias de diâmetro, ensaios de recebimento e requisitos específicos para cabos de aço aplicados em elevadores. |
| ABNT NBR ISO 4309 | Estabelece os critérios técnicos internacionais para a inspeção visual, manutenção, monitoramento e critérios de descarte rápido de cabos de aço em operação. |
De acordo com a NBR ISO 4309, o inspetor deve registrar e condenar o conjunto de cabos imediatamente quando houver:
- Arames Rompidos: Número de arames partidos que exceda o limite por comprimento de passo.
- Redução de Diâmetro: Desgaste severo por abrasão que reduza a espessura nominal além das tolerâncias.
- Corrosão Severa: Sinais visíveis de oxidação acentuada.
- Deformações: Ondulações, alma saltada, nós ou amassamentos.
Conclusão
A especificação técnica de um cabo de aço para elevadores exige rigor absoluto. Compreender as vantagens da construção 8x19 Seale, discernir adequadamente o tipo de alma necessário para a dinâmica do edifício e respeitar fielmente os limites de fadiga e descarte estabelecidos pelas normas vigentes são os únicos caminhos para garantir um sistema de transporte seguro e com alta durabilidade.
FAQ (Perguntas Frequentes)
Não. A substituição deve ser sempre de todo o jogo de cabos. Se você substituir apenas um, o cabo novo sofrerá uma tensão muito maior que os antigos, causando desgaste acelerado e danificando a polia de tração.
Devem passar por avaliações visuais contínuas nas rotinas mensais e por uma inspeção formal detalhada documentada regularmente, conforme a NBR ISO 4309.
Exigem lubrificantes específicos para o setor. Nunca use óleos comuns ou graxas pesadas, pois o excesso pode fazer o cabo deslizar nos canais da polia, comprometendo a frenagem.
